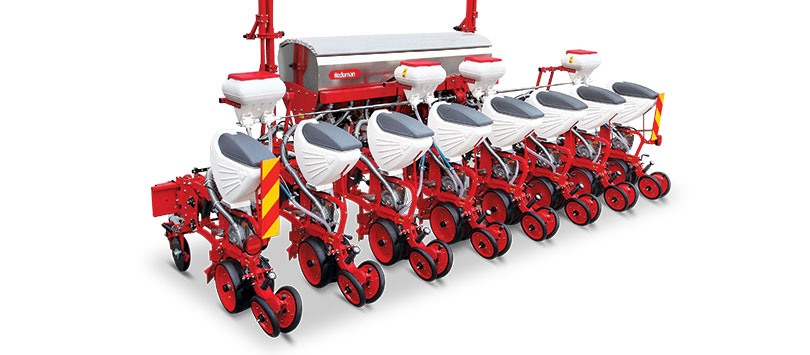

Pnömatik hassas ekim makinesi olarak adlandırılan bu makina, yalnızca kardan şaftı ile traktörün kuyruk milinden hareket alan ve traktörün hidrolik kaldırma ünitesi ve üniversal 3 nokta askı sistemi ile çalışan bir tarım makinasıdır.
Bu ekipman ile hassas ekim yapabilir ve farklı nitelikteki tohumları her türlü işlenmiş topraklara ekebilirsiniz. Ekim makinası pnömatik sistem yardımıyla çalışır ve gübre deposu gibi ek ekim üniteleri gibi çeşitli aksesuarlar ile donatılabilir. Ekim makinasının en önemli özelliği, tasarımının basitliğinin yanı sıra kullanım kolaylığına da sahip olmasıdır.
Ekim ünitesi maximum verimlilik için yani tohum sarfiyatı olmadan tek tek her çeşit tohumun çift diski sayesinde her toprak şartında ekimini sağlar.
6, 7 ve 8 sıralı makinelerde istenilen sıra arasını hidrolik olarak ayarlamak ve yolda taşıma konumundan iş konumuna geçişini sağlayan bir tasarıma sahiptir.
Tohumlara vakum etkisi yaptırılarak disk’e yapışmasını sağlar. Bu sayede yapışan tohumlar istenilen sıra üstü mesafede açılan çiziye bırakılmasını sağlanır. Fan traktörün kuyruk milinden aldığı hareketle üzerinde bulunan kanatçıklar sayesinde emiş yapar.
Sıra üstü ayarını ayarlayabilmek için makine üzerinde Şanzımanın bulunduğu hareket tekeri vardır. Ekmek istediğinz tohumun sıra arasını dişliler yardımıyla kolayca ayarlayabilirsiniz.
Ekim yapacağınız muhtelif cins ve çeşitte tohumlar için farklı vakum değerlerine ihtiyaç vardır. Bu vakum değerini iyi ayarlayamazsanız bazı sorunlarla çıkar. Vakum değerini düşük ayarlarsanız tohumların diske tutunamaması gibi bir sorunla karşılaşabilirsiniz ya da yüksek bir vakum değerinde ise disk aşırı yükten contaya yapışıp hareket tekerlerinin zor dönmesine sebep olursunuz. Bu değeri görünür kılmak için vakummetre fan üzerine konumlandırılmıştır.
Hareket tekerleri sürtünme kuvveti ile hareket ederler. İyi işlenmeyen ve tesviyesi bozuk olan arazilerde tekerin yer ile olan temasını keserek tekerde tutukluk oluşmasını sağlayarak ekim hassasiyetini bozar. Damper ayarı makinenin dikleşmesini ya da yere daha yakın olmasını sağlar. Damper ayarını yapma makinenin batmasını kolaylaştırır ve tekerin sürüklenmesini önler. Bunu önlemek için teker mafsallı ve yay gergili olarak yapılmıştır. Tekerlerin aynı aralıkta çalışması için tekerin bağlandığı mafsallı yerde stop cıvatası bulunmaktadır.
Ekici ünitelerde tohum yatağı diskler vasıtasıyla açılır. Her ekim ünitesinde özel malzemeden üretilmiş, 2-adet disk bulunmaktadır. Ekici ünitelerin diskli tip olması ve şase önüne takılabilen kesici diskler sayesinde işlenmiş veya yarı işlenmiş sap kalıntıları bulunan tarlalarda çalışabilir. Ekici Ünitelerin her iki tarafında bulunan lastik tekerler sayesinde her türlü toprak şartlarında hassas olarak Derinlik ayarı yapılabilir.
Yarıcı disklerin tohum yatağı açarken toprağı patlatmasını engelleyerek tohumları aynı seviyede buluşmasını sağlar.
Her tohum çeşidi için geniş hacimli 55 litrelik tohum deposu kullanılır.
Teknolojik tohumların ekiminde ünite ara genişliklerini arttırmak için makine dizaynında değişiklik yapmadan ünitenin boşa çıkartılmasını sağlar.
Çeşitleri tohumların farklı derinliklerde ekimini yapmak için ayar imkanı sağlar.
Baskı tekerine yapışan ve toprağın yüzeyini bozmasını engelleyen ayarlı sıyırıcı ile donatılmıştır.
Arka kapatıcı teker açılan tohum kanallarını farklı ayarları ile sertleştirmeden mükemmel kapatma yaparak kapatılan tohumun topraktan kolay çıkmasını sağlar.
“V” tip baskı tekerleği, her biri birbirinden bağımsız olarak ayarlanabilen “baskı, genişlik ve çaprazlık” şeklinde 3 ayara sahiptir. Tohumun çıkış istikametine kuru toprak atılarak kay ya da diğer adı ile kaymak tabaka oluşması belirli oranda engellenir.
Çelik kollar sayesinde toprak yüzeyini kopya ederek tohumların eşit yüksekliğe düşmesini sağlar.
Ekim ünitesi diskinin toprağa çizi açabilmesi için diskin üzerinden bir kuvvet oluşturulmalıdır. Değişik toprak çeşitlerine göre bu baskıyı azaltmalı ya da artırmak gerekmektedir. Bu sistem sayesinde baskı arttırılır.
Bakım gerektirmeyen, zorlamaya karşı emniyet pimi ve ünite iptal sistemi olan kesintisiz çalışan tahrik şaftı düzgün bir ekimi garanti eder.
373 mm çapında 3 mm kalınlığında ağır toprak şartlarına uygun “V” şekilde tohum yatağı açmaya yardımcı olur.
Ekim yapılan tarlada ekme ayağının önündeki toprağı ve kesekleri sıyırmakla ekme ayağının önünü temizler ve ekim için uygun zemin hazırlığını gerçekleştirmiş olur.
Ünite Kapağı
Ekici ünitede yerleşik, tohumların hassas bir şekilde tek tek toprağa düşmesini sağlayan sistemdir.
Ekici ünitede yerleşik, küçük tohumların hassas bir şekilde tek tek toprağa düşmesini sağlayan sistemdir.
Tohum diskinin ve tohumun düzenli yapıştığını gözetlemek için kullanılan gözetleme penceresi vardır.
Ekim sonu yada tohum değişiminde depoda kalan tohumların kolay temizliği sağlar.
Tohum akış kontrol kapağı farklı konumlarda ayarlanabilir. Tohum giriş kanalının genişliği ayarlanarak tohum fazlalığının dağıtıcıdan dışarıya taşması önlenir. Arazinin eğimi ya da küçük tohumlar için bu kapağın ayarlanması gerekebilir.
Disk üzerinde ki farklı ebatlardaki tohumların çift yapışmasını engelleyerek toprağa çift tohum düşmemesini garanti eder.
Ekici üniteye yerleştirilmiş rulman sayesinde diskin duraklama yapmadan dönmesini sağlar.
Arka kapatıcı teker açılan tohum kanallarını farklı ayarları ile sertleştirmeden mükemmel kapatma yaparak kapatılan tohumun topraktan kolay çıkmasını sağlar. V tip baskı tekerleği, her biri birbirinden bağımsız olarak ayarlanabilen “baskı, genişlik ve çaprazlık” şeklinde 3 ayara sahiptir. Tohumun çıkış istikametine kuru toprak atılarak kay ya da diğer adı ile kaymak tabaka oluşması belirli oranda engellenir.
Az işlenmiş saplı arazide kapatıcı özelliği sayesinde ideal kullanım sağlar.
Az işlenmiş kurak arazide kapatıcı özelliği sayesinde ideal kullanım sağlar.
330 mm çapındaki disklerin ağır toprak şartlarında yarıcı diskin önüne konumlandırılan turbo dikler uygun tohum yatağı hazırlanmasında önemli derecede etkin görev yapar.
Yüksek nemli ve killi topraklarda yarıcı disklerin tıkanmasını engelleyerek düzenli ekim yapılmasını sağlar.
Saplı arazide yarıcı diskin önüne konumlandırılan çöp temizleyici sapların sağa ve sola dağıtarak tohumun toprakla buluşmasını sağlar.
Tohum oluğundan düşen tohumların tohum yatağına düştükten sonra üzerine baskı yaparak nemli toprakla buluşmasını sağlar. Özellikle kaplamalı tohumlarda etkin rol oynar.Tekerin üzerinde bulunan kazıyıcı sayesinde tekerin üzerine tohum ve toprağın yapışmasını engeller.
Gübre deposu temizliği için boşaltma kapakları
Gübrenin kesintisiz atmasını sağlayan aluminyum helis dişli
Gübrenin sıkışmasını engelleyen elek sistemi
Gübre atım miktarını ayarlayabilmek için gübre ayar kolu mevcuttur.
Gübre deposu üzerinde gübre boşaltma kolu vardır. Ekim işi bittikten sonra gübrenin tamamen boşaltılması gerekir aksi halde gübre oksitlenme yapacağından gübre kursaklarının donma ihtimali vardır. Bunu ortadan kaldırmak ve boşaltma işini kolaylaştırmak için yapılmıştır.
Kaba hazırlanmış topraklarda sağlıklı gübre atımını sağlamak için kendinden yaylı balta ayak konumlandırılır.
Kaba ve hassas hazırlanmış topraklar için gübre yatağını çift disk ile açarak uygun gübre yatağı oluşturur.
Kullanıcının istediğine bağlı olarak makineye takılan bağımsız hidrolik markör sayesinde kolay kullanım sağlar.
Ekilen arazinin dijital bir şekilde dekar biriminde ölçülmesini sağlar.
Baskı tekeri ekme ünitesinin ön tarafındadır. Toprak sıyırıcı ve kapatıcı tekerle beraber üniteyi dengede tutup ekici baltanın yerden fazla yükselmemesini sağlar.
Not: Baskı tekeri sadece pancar ekiminde kullanılmaktadır. İstenildiği taktirde makineye monte edilmektedir.
Ekim sırasında ünitelerden düşen tohumların kontrolünü yaparak aynı zamanda arızalı olma durumda üniteyi bildirerek kontrollü ekim yapılmasını sağlar.
Farklı iş genişliklerinde yapılan makinenin gözükmesini sağlayarak güvenli bir nakliye imkanı sunar.
